サニタリー配管を寸法指定で製作します!

ご依頼からの流れ

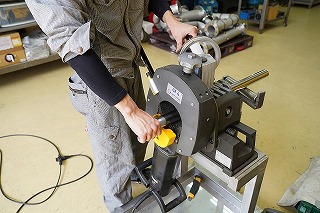

サニタリーパイプをカットしています。
サニタリーパイプをカットしています

1.サニタリーパイプを指定寸法でカット



 サイズ寸法をご指定いただき、サニタリーパイプをカットします。当社ではポリスードパイプ切断機を使用していますので、機械加工する事なく完全直角カットが短時間で可能です。

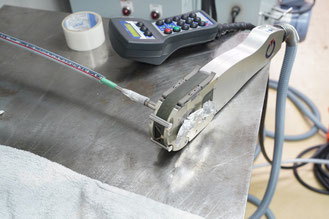

POLYSOUDE P4 ポリスード自動溶接機にて溶接

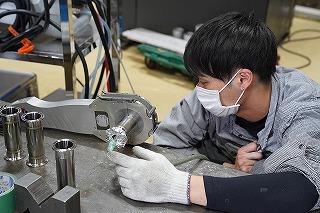

ポリスード自動溶接機にて溶接中

2.溶接加工



 継ぎ手と溶接するのですが、当社ではポリスードパイプ自動溶接機で溶接しますので、欠陥の無い精密な溶接が可能です。ご希望でしたら溶接データもお渡しすることができます。

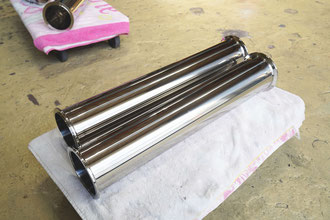

サニタリー配管の単品製作
サニタリー配管を寸法指定で製作しています。

3.バフ研磨後発送



 溶接後バフ研磨、簡易洗浄後発送いたします。ご希望により電解研磨も承ります。

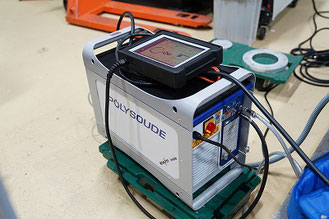

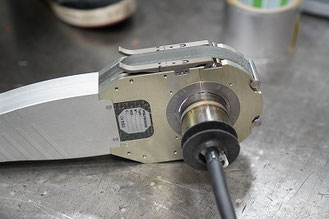

ポリスード円周溶接機 P4
ポリスード円周溶接機 P4
ポリスード円周溶接機 P4
ポリスード円周溶接機 P4にて溶接中

 当社ではサニタリー配管継手等を在庫してますので、サニタリー配管の短納期製作ができます。溶接もポリスード円周溶接機による自動溶接ですので、欠陥の無い精密溶接を実現しています。



当社レーザーマーカーも所有していますので、サニタリー配管へのナンバー記載などレーザーマーキングもできます。


特殊なサニタリー配管部品の単品製作もOK!

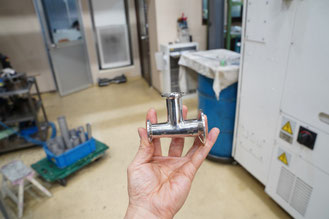

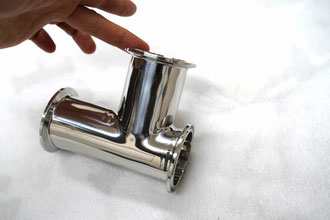

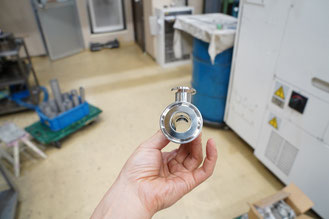

特殊ヘルールチーズ

特殊ヘルールチーズ サニタリー配管
特殊ヘルールチーズ サニタリー配管

サニタリー配管 特殊サイズのヘルールチーズです。SUS316L 1Sと15Aの変換のためチーズとレジューサが一体となった製品、既製品にはありませんのでヘルール以外は切削加工し、溶接にて仕上げてあります。


特注サニタリー配管レジューサ製作

特注 サニタリー配管部品 レジューサ
特注 サニタリー配管部品
特注 サニタリー配管部品 ヘルール蓋

SUS316L 4Sから1.5Sに絞ったサニタリー配管、エキセントレジューサ部分はこの形状では既製品がないため板を曲げ手製作しています。内外面ビードカットバフ仕様です。


特注 サニタリー配管 小さいホッパー

特注 サニタリー配管部品 ホッパー
特注 サニタリー配管

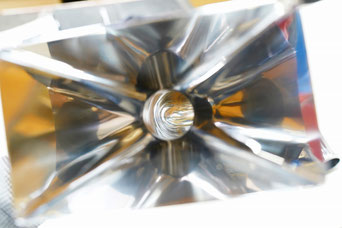

SUS304 板厚1.5tの小さなホッパーです。内外面ビードカットバフ研磨してあります

これはエルボの途中にソケットが付いたタイプ

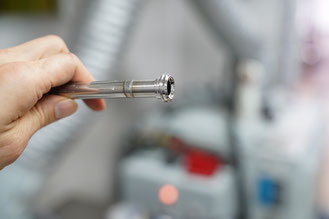

半導体製造装置に使用されるパイプ継ぎ手

半導体製造装置 継手溶接
半導体製造装置 継手溶接 ポリスード 自動溶接機

サニタリー配管にかぎらず、半導体製造装置に使用するBAパイプもポリスード自動溶接機にて溶接可能です。φ19.05小径のBAパイプをパイプ自動溶接機にて溶接している写真。

φ12.7,φ6.35のパイプにも対応できます。当社は半導体製造装置のステンレス部品も多数製作していますので安心してご依頼ください

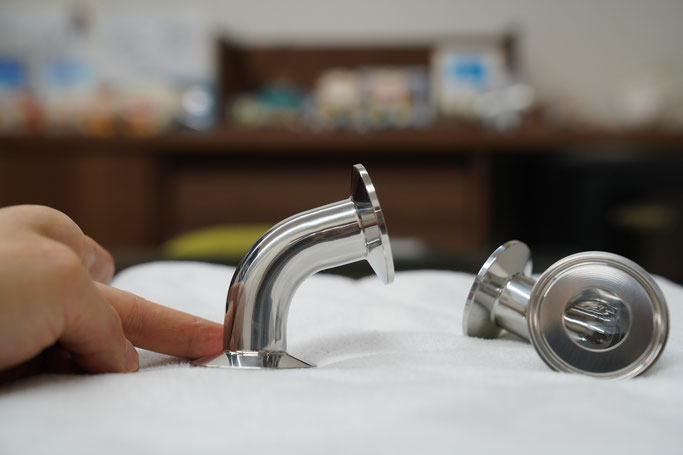

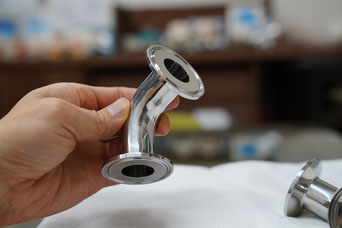

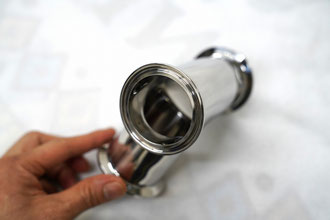

サニタリー配管

サニタリー配管

サニタリー配管の短納期単品加工。注文後すぐに製作研磨までが速い!


サニタリー配管製品 溶接 製作 大阪
サニタリー配管

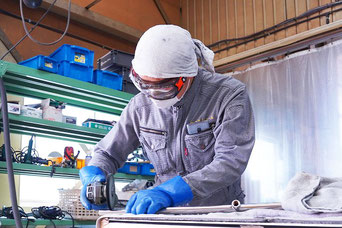

サニタリー配管研磨
サニタリー配管を研磨しています

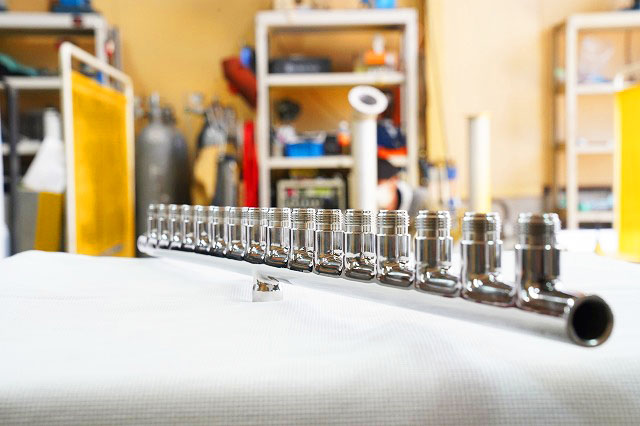

SUS304 シャワーパイプです。下部ソケットに対する上部ボスの水平度に公差がありました。ねじれ歪み共に少なくできています。


SUS304 板厚1.5t小さなホッパーです、穴部分に位置公差があり製缶溶接後マシニングにて穴加工しています。

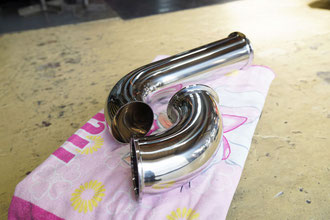

サニタリー配管
サニタリー配管

サニタリー仕様の配管ですが予算が無く外面はビードカット無しになりました。

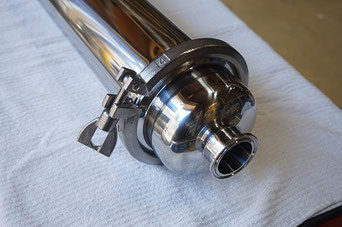

サニタリー容器 こし器

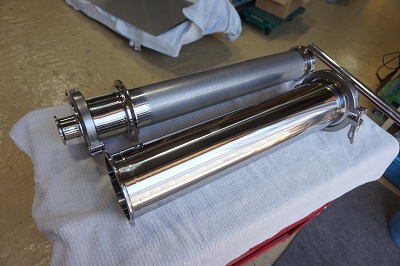

サニタリー配管製品 ストレーナー製作 大阪

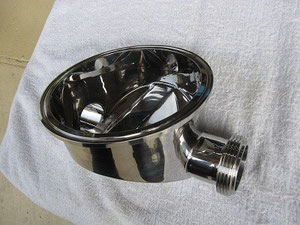

サニタリー配管製品 溶接 製作 研磨 大阪

お客様が現物を持ち込まれて、出来ますか?と言う案件です。

SUS304サニタリー仕様の配管容器です。配管下を現物とは違い、セパレートにし、掃除をしやすくしました。

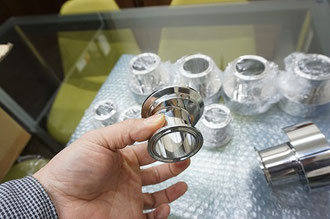

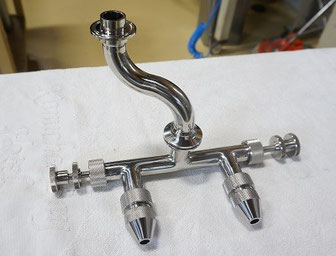

サニタリー配管製品 ヘルール 溶接 研磨 大阪

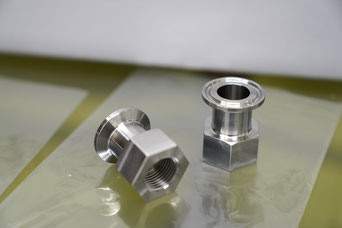

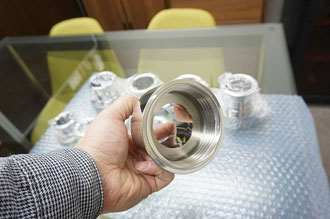

ステンレス旋盤加工 大阪

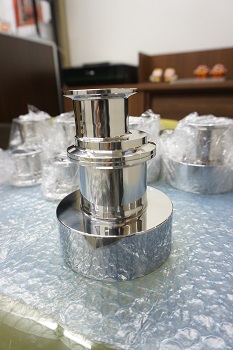

サニタリー配管製品 溶接 旋盤加工 製作 大阪

SUS316Lのサニタリー仕様のジョイントです。醤油の生産ラインに使用されるそうです。内径のねじ部はのこぎり刃になっています。


サニタリー配管

食品会社様向け、サニタリー配管です。図面が無いため現物持ち込みにて

当社で採寸し製作しました。フランジネジ部すべて製作しました。

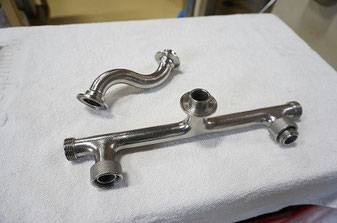

サニタリー配管製品 溶接 製作 大阪















持ち込まれた製品

サニタリー配管製品 溶接 製作 大阪



















製作した製品


サニタリー配管製品 溶接 製作 大阪
サニタリー配管製品 溶接 製作 大阪

マヨネーズのラインに付きます。

サニタリー仕様の製品はカラーチェック後の出荷になります。

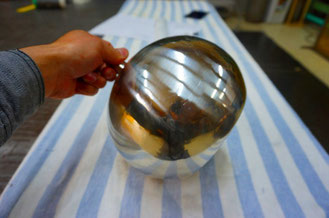

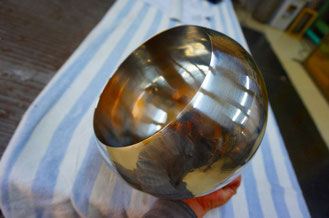

糖衣機のタンク

糖衣機 ステンレス サニタリー
糖衣機 ステンレス サニタリー
糖衣機 ステンレス サニタリー

小さい糖衣機のステンレス部品、これが回ります。板厚は0.5t内外面ビードカットステンレスサニタリー品です

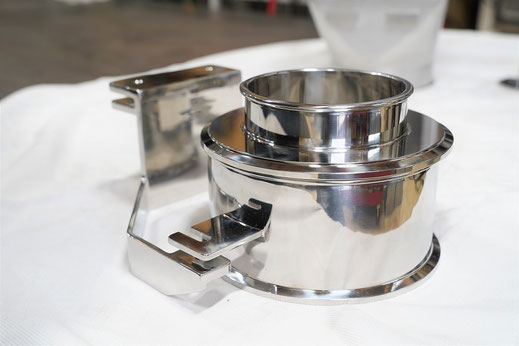

サニタリー製品 溶接 ステンレス
サニタリー仕様のステンレス溶接品

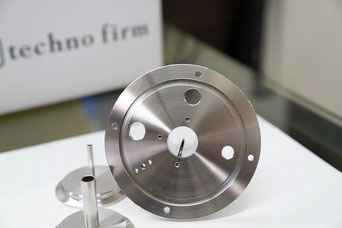

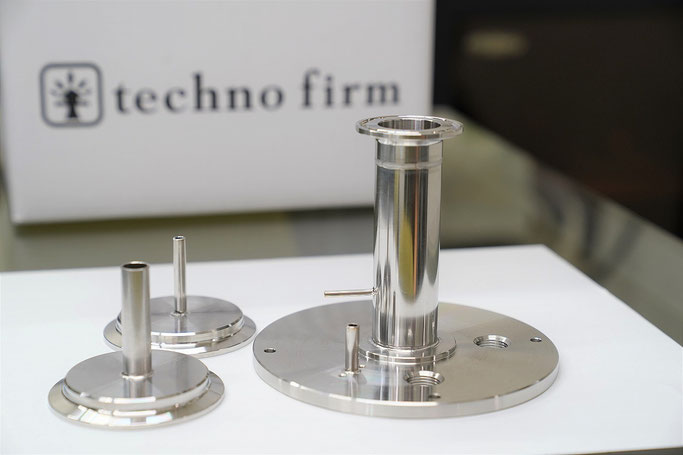

ステンレス研磨品、サニタリー配管、真空配管、BAチューブを溶接
サニタリー配管、真空配管、BAチューブを溶接

サニタリー配管を使った部品です、サニタリー仕様ではありませんが研磨品です。ヘルールやフランジを旋盤、マシニング加工しBAチューブを溶接、研磨し完成です。
