製缶定盤・溶接定盤


うちは製缶、板金、溶接をするための定盤を製作しています。今までの加工実績は100台以上、小規模の板金屋さんから一部上場の大手企業様まで幅広いお客様に使っていただいていますよ。

なんぼでもつくりまっせ~~!



箱型定盤の代替品に!

 箱型定盤より圧倒的に安いです。(#^.^#)



 箱型定盤って高いんですよね、製缶するだけやのにそこまで精度も見た目もいらんのにと思います。







製缶定盤の利点

 ・製缶屋が作る定盤なので、見た目は気にせずコスト削減!箱型定盤より安いで す。

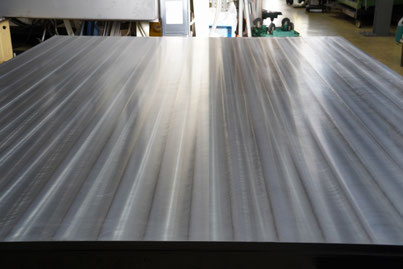

・この定盤はSS400の鉄板を張りマシニングで一面削っています。製缶をやる以上、鋳物定盤(箱型定盤)は使いずらいです。製缶定盤だと治具を溶接でくっつけて使ったり、思いっきり大ハンマーでしばいてもびくともしません。



・好きな寸法を指定できる。



・安心のテクノファームブランド(笑)

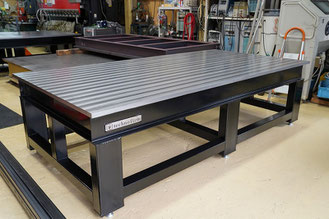

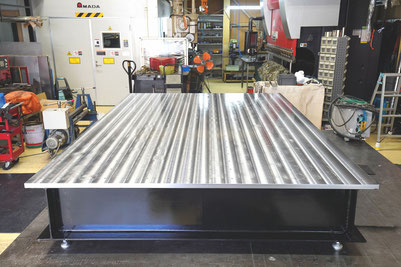

5尺×10尺 製缶定盤

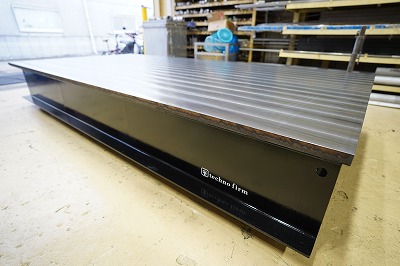

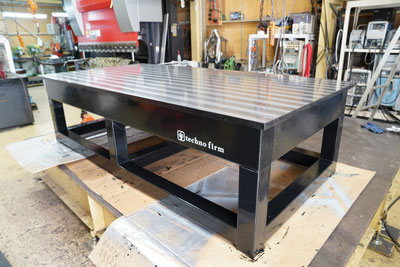

5尺×10尺製缶定盤製作します 箱型定盤
5尺×10尺製缶定盤
5尺×10尺製缶定盤製作します 箱型定盤

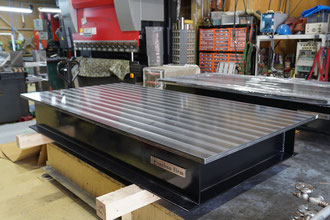

足付き5尺×10尺製缶定盤
5尺×10尺製缶定盤製作します 箱型定盤
5尺×10尺製缶定盤製作します

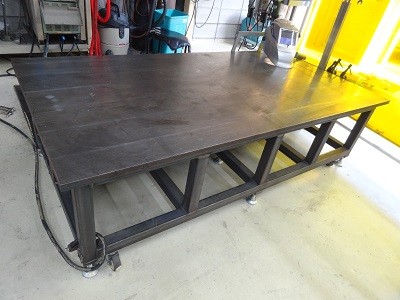

 これはH鋼を使った本格的な定盤

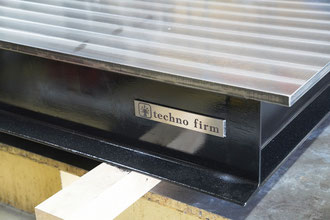

5尺×10尺(1500×3000)のうちのメインの定盤です

鉄板の厚みは32tです。

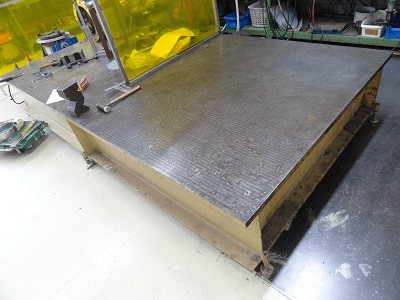

・ほかの製缶屋さんに行くと定盤が波打っていることもしばしば・・・。定盤がひずんでいるとまともなものできません!鉄は年月とともに、弱いところにひずんできますが、20年以上使っていますが、歪はそこまでありません!




当社で使用している5尺×10尺の製缶定盤2枚の歪み具合をキーエンスワイドエリア3次元測定機を使い測定して貰いました。5年ほど使っているのが平面度0.34、20年使っているのが平面度0.28と言う結果に。1500×3000の大きさで歪みが0.34mmと言うのはほとんど歪んでいないのと同じです。当然製缶をしているので焼いたりどついたりしてこれですからね。品質証明されましたね(#^.^#)

5尺×10尺製缶定盤製作します 箱型定盤

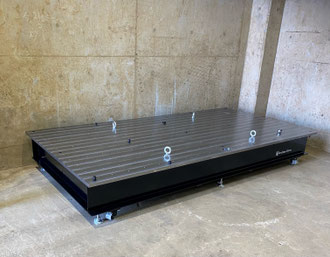

5尺×10尺製缶定盤、四方溝付き仕様

5尺×10尺 4方溝付き製缶定盤。

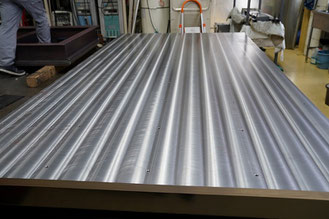

上面の四方端に溝を入れ直角を合わせやすい仕様にしてあります。

5尺×10尺 製缶足つき製缶定盤。



上面の四方を削っているので直角を合わせやすい仕様にしてあります。

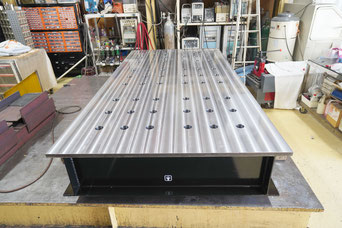

タップ穴付き製缶定盤

タップ穴付き定盤

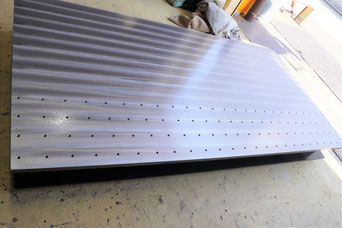

部分的にタップ穴を加工しました。
定盤製作
定盤の一部にタップ加工を施してあります。
レーザーマーキングプレートを付けることもできます。
レーザーマーキングプレートを付けることもできます。

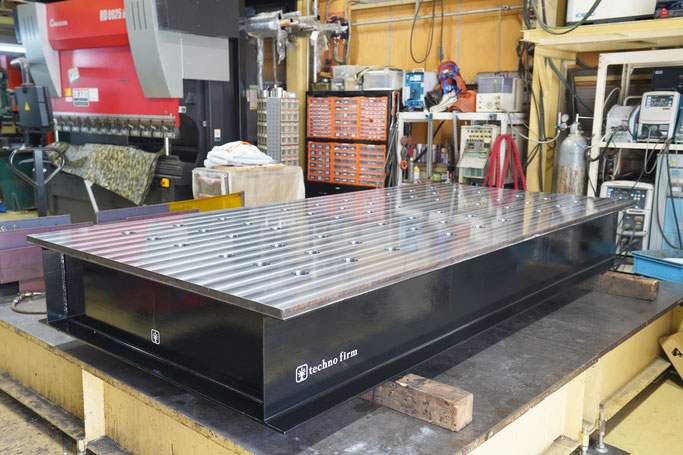

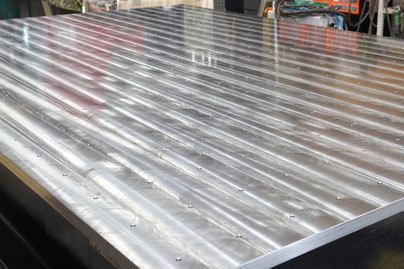

1200×1600の製缶定盤です。部分的にタップ穴加工(M12)をしジグを付けたり拘束したりすることができます。外周4面を削っているので直角出しにも最適です。前面にバカ穴やタップ加工する事も可能ですよ。


4尺×8尺 製缶定盤

4尺×8尺製缶定盤製作します 箱型定盤
4尺×8尺製缶定盤

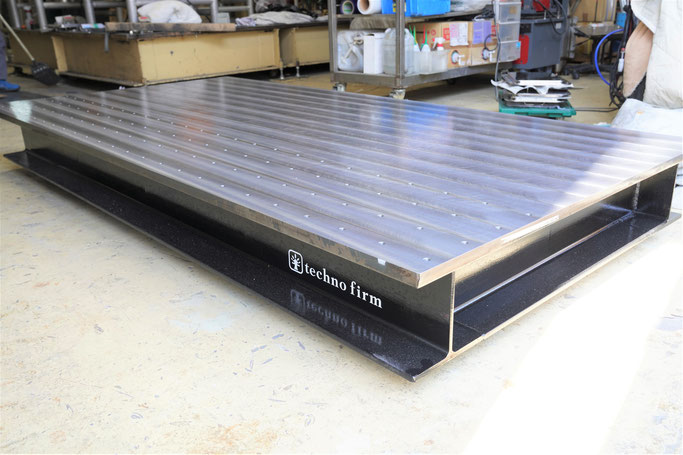

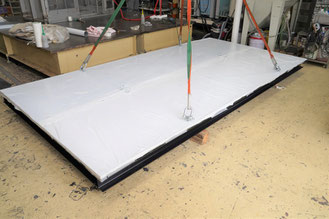

4尺×8尺(1200×2400)の製缶定盤です。

4.5t×100×150の角パイプを使用し、上面に28tの鉄板を溶接し、プレーナーで

ひいています。



定盤の製作ブログです。よかったら見てください

ボタン押してください\(^o^)/

↓↓↓


2m×3m製缶定盤

2m×3m製缶定盤製作します 箱型定盤
2m×3m製缶定盤

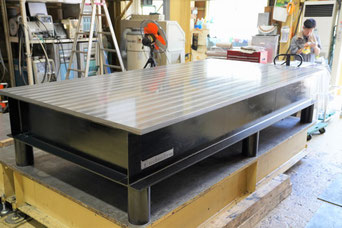

2m×3mの製缶定盤です。骨組みはH鋼で、上面の板厚は32mmをマシニングにて削っています。


本体定盤は8本のアジャストを取付けていますので、高さの調整とレベルだしが出来ます。この製品は九州に送りました。







製作した時のブログですので良かったら見てください(^_^)v

↓↓↓↓↓

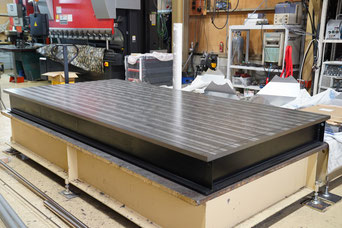

1600×2300 高さ850 製缶定盤

製缶定盤 希望サイズで製作します 箱型定盤
1600×2300足つき製缶定盤

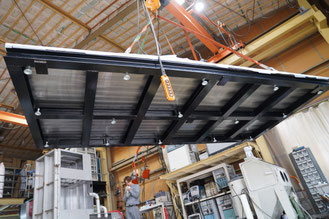

大きさ1600×2300の特殊なサイズの製缶定盤です。精密機械を載せるそうなので溶接後に焼鈍をしてあります。機械精度は拘束ジグを外して9点測り並行度6/100でした。天面にはタップ加工をしています。


昇降機能付き製缶定盤

昇降式製缶定盤製作します
昇降式製缶定盤

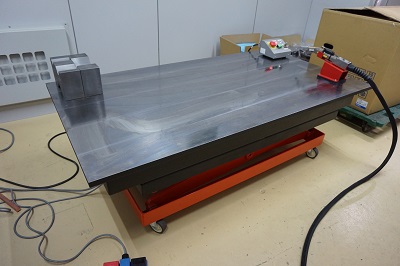

大きさは700×1350自動昇降製缶定盤です。昇降台は既製品を使用しています。上部の定盤部分のみ製作しています。

昇降式製缶定盤
昇降式製缶定盤

昇降機能付き製缶定盤です。うちのレーザー溶接用に使用しているものです。左のふとスイッチで上下できるので、品物の大小により、高さを変えられます。



かっこいいでしょう(*^^)v





昇降定盤ブログです

良かったらどうぞ( *´艸`)

↓↓↓


ステンレス製定盤

ステンレス製定盤製作します。
ステンレス製定盤

SUS304ステンレス製の製缶定盤です。お客様の仕様により、磁性のあるものがだめなのでステンレスにて製作しました。食品工場、薬品工場の仕様にも対応いたします。


3尺×6尺 製缶定盤

3尺×6尺製缶定盤製作します
3尺×6尺製缶定盤
3尺×6尺製缶定盤製作します
3尺×6尺製缶定盤

製缶定盤です。

3×6(900×1800)の小さめの定盤

鉄板の厚みは23tです。
